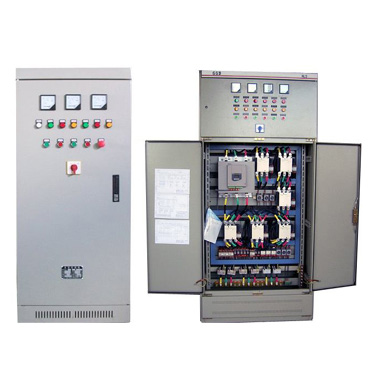

一、變頻控製櫃產品功能

A.高效節能

由於采用恒壓變量、變壓變量供水係統，水泵始終工作在*佳節能狀態，即用戶用水量大時，加大輸出功率，用水量小時，減小輸出功率，輸出功率受用戶用水量的多少而自動調節。又因水泵流量與轉速成正比，轉速與功率成3次方，所以節電顯著。如流量降至80%（水泵額定值的80%），則耗能可降至51.2%。

B.變頻器控製櫃工作穩定可靠自動化程度高

核心部件采用給水專用控製器，優質變頻器，技術成熟，穩定性高，能夠適應惡劣的工作環境。可實現無人運行，利於管理。

C.係統運行噪音低，壓力穩定，控製精度高。

D.設備綜合保護功能齊全

過流、過壓、過載、缺相、堵轉、電源相不平衡、水源缺水保護等

E.多台水泵可循環交替運行

均衡了各台水泵的平均工作時間，避免了水泵鏽蝕卡死的可能。

F.延長使用壽命

對多台水泵均能進行軟啟動，減少對機械設備的瞬間磨損消耗。

二、變頻控製櫃使用條件

1 、變頻供水控製櫃海拔高度不超過2000米；*海拔超過2000米應降額使用

2、空氣相對濕度20%-80%；

3、自動控製櫃周圍環境溫度-10~40度24小時平均值不超過+35度（櫃內工作溫度不超過50度）；

4、現場應無導電塵埃和破壞金屬絕緣的腐蝕氣體；

5、無劇烈顛簸，傾斜角不超過5度的環境中。6、電源電壓波動範圍：±10%

三、變頻控製櫃工作原理

係統正常工作時，控製器對管網上的壓力傳感器進行水壓采樣，傳送到控製器與控製器內部設定壓力進行比較，經PID運算後輸出模擬信號控製變頻器的輸出，控製水泵的流量，達到變量恒壓供水的目的。

四、變頻控製櫃工作過程

A.一控一變頻控製櫃（控製一台水泵）

正常狀態時，單台泵變頻運轉，恒壓力運轉。離心泵轉速隨著用戶用水量的多少，自動進行調節，當用水量大時，增加轉速，用水量小時，降低轉速，當夜間不用水或用水量很小時，離心泵可自動進入休眠狀態，停止運行。用水量增大時，水壓降低，水泵可自動進入喚醒狀態，恢複運行。

B.一控二變頻控製櫃（控製二台水泵）

正常狀態時，一台泵運行，一台泵備用，單台泵運轉時，用水量減少可進入休眠狀態，水泵停止工作。用水量加大時，水泵投入運行。兩台泵輪換進行工作，切換時間可設定，防止水泵長時間不用鏽蝕。當用水量加大，一台泵運轉滿足不了用戶用水要求水壓達不到設定壓力，則延時後，另一台泵自動投入，滿足用戶用水要求，用水量減少，水壓升高，切掉第一台泵啟動主泵。恢複一台泵工作維持恒壓。

C.一控三變頻控製櫃（控製兩台主泵和一台小泵）

主泵運行時，其工作原理同上，當主泵休眠時用水量非常小時，啟動小泵運行，壓力下限啟動（可設定），壓力上限停止（可設定）當小泵滿負荷工作，實際壓力低於主泵喚醒壓力時，則微機控製器停掉小泵，主泵開始投入正常工作運行。

D.一控三變頻控製櫃、一控四變頻控製櫃（控製三台主泵或四台主泵）

正常狀態時，一台泵運行，二台（或三台）泵備用，單台泵運轉，當不用水或用水量非常少時，水泵進入休眠狀態，停止工作。當用水量加大時水壓降低，水泵開始投入運行。單台泵運轉時，運轉時間達到切換時間（時間可設定）後，則停掉該泵，啟動另一台泵，......如此，單台泵工作時，三台（或四台）水泵可輪流切換運行。當一台泵用水量不能滿足時，第一台泵切換至工頻運轉，第二台泵變頻啟動，如果還是不能滿足要求則第二台也切換至工頻，第三台變頻運轉.....直到滿足恒壓要求。當用水量持續減小時，反饋壓力超高，則控製器延時切斷第一台工頻泵，若還是超高則再切掉第二台工頻泵.....。始終維持管網壓力恒定（在切換過程中，壓力過渡平穩，不會劇烈波動）。

E.一控四變頻控製櫃，一控五變頻控製櫃（控製三台主泵加一台小泵或四台主泵加一台小泵）

主泵運行時，其工作原理如上，當主泵休眠時，用戶有小流量用水時，啟動小泵運行，壓力下限啟動（可設定）壓力上限停止（可設定），當小泵滿負荷工作，實際壓力低於主泵喚醒壓力時，則微機控製器停掉小泵，主泵開始投入正常運行。
