浮筒閥 限流閥 節流閥，又叫自控截汙裝置，是利用浮筒升降調節的一款閥門。由我司吸收了國內外技術自主研發的一款自控截汙產品，采用304不鏽鋼材質，耐腐蝕性好，壽命長，主要是利用浮力的原理實現初期雨水截流。現已廣泛用於控源截汙雨汙分流項目中。

1. 主要零部件

一．材料清單

2. 使用工況

一．適用工況環境

1）合流管截汙、初期雨水截汙。

2） 小區排水管與道路市政管道銜接處。

3）道路交叉管道銜接處。

4）河道排放口。

5） 老城區改造

3. 工作原理

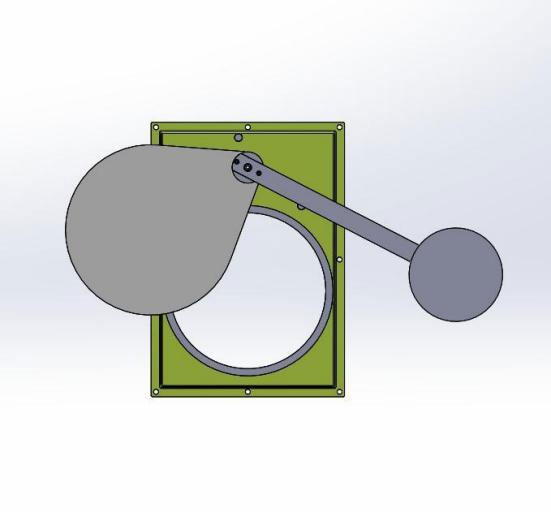

1 晴天狀態

晴天時，進水口內全部為汙水， 水量較小， 井體內的水位低， 浮筒在重力作用下 使得浮筒閥閥板處於開啟狀態， 此時汙水全部經由浮筒閥開口流向汙水管網。

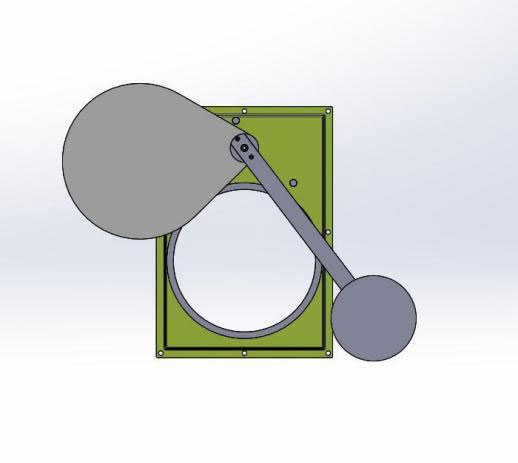

2   降雨初期

降雨初期， 進水口的流量逐漸增大，井體內的水位也隨之逐步上升， 此時浮筒在 浮力的作用下，小帶動浮筒閥閥板逐步關閉截汙管口，此時初期雨水也經由浮筒 閥開口流向汙水管網。

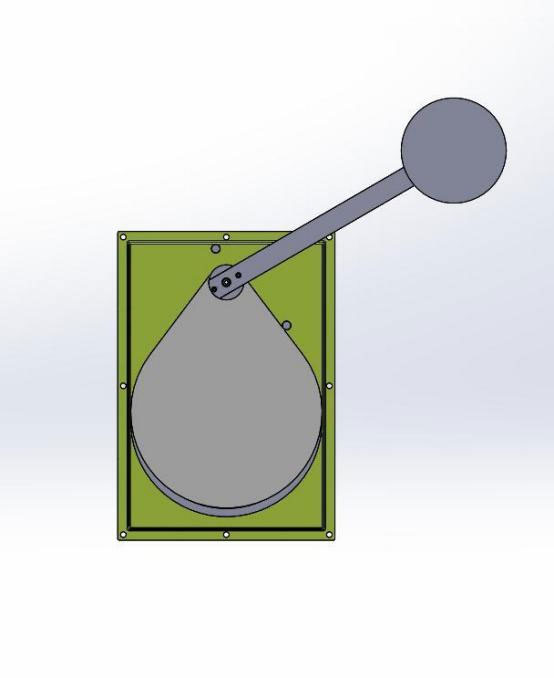

3   降雨中後期

隨著降雨的繼續增大，井體內的水位進一步上升，此時浮筒帶動浮筒閥閥板完全 關閉， 從而避免了大量雨水進入到汙水管網，稀釋的水從井體內排水口排出。

4 降雨結束

隨著現狀合流管內水位下降，浮筒帶動浮筒閥閥板逐步開啟，並恢複到初始狀態。

4. 使用說明

①適用工況

1） 小區、道路、河道排放口等現狀合流管截汙。

2）合流及分流狀態下初期雨水截流。

3）汙水水位過高時，防止汙水倒灌至雨水係統。

4）汙水管負荷較大情況下限流，避免大量雨水衝擊汙水係統。

② ．功能

1） 當雨水井內水位上升，浮筒閥閥板在浮筒的帶動下關閉截汙管口，防止大 量雨水進入汙水管。

2） 正常情況下，浮筒閥閥板開啟，合流管內汙水通過浮筒代進入汙水管。

3） 可根據雨汙混合管及雨水管的不同尺寸，進行調節浮筒的高度，滿足不同 井的使用功能。

任意安裝方向

二、性能參數

1  浮筒閥是不使用機械式裝置，是成套一體式設備，利用水位、浮力、重力實 現浮筒閥對截汙管口的開啟和閉合。

2  浮筒閥閥板是旋轉動作運行。

3  浮筒閥的密封麵與閥板直接接觸，可避免雜物卡在密封麵上。

三、安裝說明

⑴ ．安裝前準備工作

1 、檢測截汙井井體尺寸及各管道的位置布置是否和施工圖紙相符。

2 、浮筒閥安裝在截汙管口處立麵，附壁式安裝。截汙管口處立麵牆體需光 潔、平整，對於不符合要求的需要進行修複處理。

3 、浮筒閥需要垂直安裝。

4 、開關動作靈敏，不得承受額外阻力及重力。

5 、現場應備有 220V 交流電源（方便打孔） 。

安裝前需如下工具或設備：

吊裝設備（DN200~DN400 可以繩子吊裝，DN500 以上需吊車吊裝） 、衝擊鑽（現 場應配有 220V 電源） 、膨脹螺栓、錘子、活動扳手、內六角扳手、玻璃膠或水 泥，井下作業需配備照明設備。

四、維護要求

① ．井體維護

檢查內容： 浮筒是否能浮動、密封性、井蓋井座完整性。

檢查方式： 目測

檢查周期： 6 個月

② ． 維 護

維護標準

檢查內容：

③ ．維護記錄

對於浮筒閥維護，要求進行記錄： 養護時間、養護狀態、 問題處置狀態、養護人 等相關信息記錄在案，已備管理。

五、售後服務承諾

1 、24 小時售後服務熱線： 021-56552121

2 、免費提供技術指導、培訓

3 、產品質保 12 個月，免費提供終身技術支持

4 、免費提供現場勘查及調試服務

5 、定期自巡查服務
